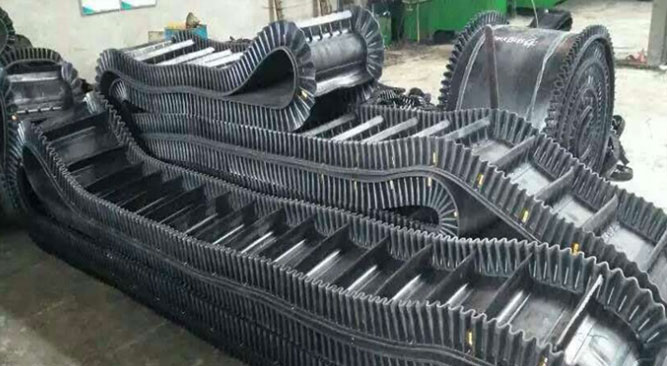

保定八達擋邊輸送帶使用說明書。
1.擋邊輸送帶廣泛的 應用在港口、冶金、礦山、電力、煤炭、鑄造等地方。能夠運輸各種散裝物料以0-90度任意傾角連續輸送，具有輸送傾角大，使用范圍廣的特點，占地面積小。
本系列的擋邊輸送帶可以根據不同的物料的特性、輸送量等，選擇普通型、強力型、耐熱、耐高溫（300～500℃裝鎧帶芯）、耐酸、耐寒、鋼絲繩型裙邊帶。
2.基帶

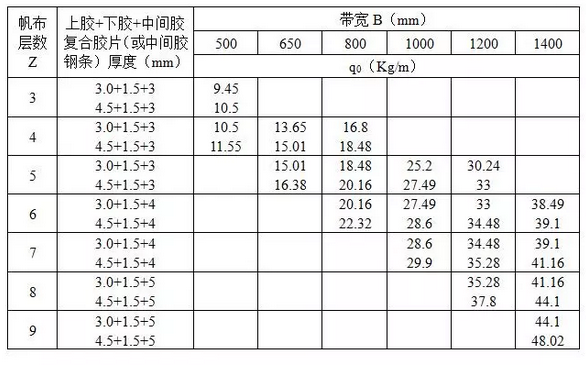

1）選用帆布型帶芯橡膠輸送帶，帶寬B、層數Z、上下膠中間加強層膠厚度及每米質量見表1。選用滌綸樹脂代替尼帶芯重量也可參照選用。

2）芯層帆布徑向扯斷強力為：滌綸樹脂200Kg/cm層；棉帆布：56Kg/cm層；裝鎧：200/300/400/500/600Kg/cm層。
3）本系列推薦裙邊輸送帶安全系數m=12
3．裙邊

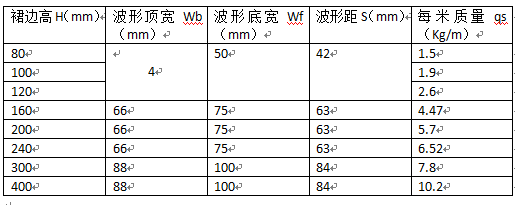

本系列采用S型裙邊，主要參數及每米質量見表2

4.橫隔板
（1）本系列按不同傾角，裙邊高選用不同的橫隔板形式，橫隔板形式有T型、C型、TC型、TS型、TCS型。
（2）橫隔板外形及參數按如下要求選用
a．本系列用于小傾角（0o≤a≤18o）時，一般不采用橫隔板；
b．本系列用于大傾角（18o≤a≤40o）時，應選用T型橫隔板；
c．本系列用于大傾角（40o≤a≤60o）時，應選用C型橫隔板；
d．本系列用于大傾角（60o≤a≤90o）時，應選用TC型或TCS型橫隔板；
e．當橫隔板高度h≥280mm時，應選用TS型或TCS型。

（3）本系列各擋邊高推薦采用的橫隔板間距見表3：
